UN MOTEUR STIRLING
SOLAIRE BASSE TEMPERATURE
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Je ne reviendrai pas sur le
principe de fonctionnement des moteurs
Stirling; pour ceux qui n'en connaissent pas
encore la théorie, ils peuvent se rendre sur
la page des liens car il existe des sites
très documentés sur le sujet.
Pour les impatients : Voir
les animations de François
Reveille
Le moteur décrit ici fonctionne dés
qu'une différence de température de
12°C est atteinte : le
rayonnement solaire sans concentration suffit donc
amplement.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
DESCRIPTION ET
ALLURE GENERALE DE LA
MACHINE : VOIR
LES PHOTOS
Elle est
réalisée autour de deux poêles
de 32 cm de diamètre et d'un disque dur
récupéré.
Le volant d'inertie en PVC de 3mm est monté
sur l'axe du disque dur ( 2 roulements )
Les bielles sont en PVC 3 mm et contiennent chacune
un roulement récupéré sur le
moteur
de positionnement des têtes du disque dur.(
ou lecteur de disquettes selon modèles )
L'axe du déplaceur est constitué par
la tige de guidage des têtes du lecteur, il
est monté
sur ses guides d'origine ( 2 bagues de bronze
serties sur une cornière plastique ).
Le déplaceur est un disque de
polystyrène expansé constitué
de 2 épaisseurs de dalles
décoratives pour plafond ( la qualité
standart sans relief )
Le cylindre du déplaceur est une bande de
plastique découpée dans un seau du
diamètre désiré
Le cylindre du piston moteur est une section de
tube PVC de 40 mm.
Le piston moteur est constitué par un ballon
d'enfant et 2 rondelles de fixation de colliers
pour plomberie.
Deux équerres de 250 mm en fer
galvanisé supportent le mécanisme,
les guides et raccords d'axes sont
réalisés avec des dominos
d'électricien.
L'ensemble de la machine est supporté par 4
pieds en tube PVC de 20 mm de diamètre.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 ) PREPARATION DE POELES :
Les poêles sont maintenue l'une contre
l'autre par 8 équerres coudées (
à l'étau ) à 120 °
Il faut ensuite fixer 4 équerres sur chacune
des poêles en veillant à ce qu'elles
correspondent avec celles de l'autre en laissant un
espace de 32 mm ( pour le cylindre du
déplaceur )
Les vis maintenant les équerres sur les
poêles sont des vis de 5mm à
tête fraisée.
Vérifier que le montage sera possible avant
de passer à la suite ( fonds des
poêles bien
parallèles et espacés de 32 mm
)
2
) MONTAGE DE L'AXE ET DU VOLANT :
Une fois l'axe moteur du disque dur
démonté, il faut lui retirer les
aimants ( ils freineraient
la rotation ) et le fixer à une hauteur de
150mm sur une équerre de 250mm et 2 mm
d'épaisseur.
Il faudra percer un trou pour passer un
côté de l'axe
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

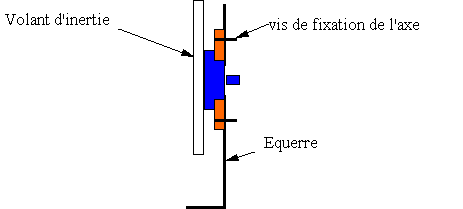

Le volant d'inertie est
découpé ( scie sauteuse ) dans une
plaque de PVC de 3 mm ; son diamètre
est de 160 mm. Il est collé ( colle Pattex )
sur l'axe du disque dur
3
) REALISATION DES BIELLES :
Elles sont identiques et découpées
dans le pvc. Un des roulements du moteur pas
à pas de position des têtes du
lecteur est inclus ( collé dans un trou de
son diamètre ) sur une des
extrémités de chaque bielle
